雷射處理鈦表面與 MG-63 細胞反應研究

本研究由臺北醫學大學團隊執行，採用雷射技術於鈦金屬表面製備奈米／微米 3D 孔洞結構之 L50-Ti 表面，並與研磨拋光處理（P-Ti）及酸蝕噴砂處理（SLA-Ti）表面進行比較。

研究以 MG-63 類成骨細胞作為體外模型，觀察不同鈦表面在表面粗糙度、接觸角、細胞附著與增殖、ALP 活性、骨鈣素及 PGE2、TGF-β1 等骨生成相關因子上的表現。

• 本表為研究資料整理，僅供材料科學與細胞反應討論參考；不同指標不應直接等同於臨床療效、骨整合速度或個案結果。
• 研究資料顯示，不同表面處理組在部分細胞增殖、分化與相關因子指標上呈現差異；結果僅限於本研究的體外條件。

這項研究提供不同鈦表面處理條件下的材料特性與細胞反應資料。L50-Ti、P-Ti 與 SLA-Ti 在本體外研究中呈現不同的粗糙度、接觸角與細胞反應，可作為植體表面設計與骨相關細胞研究的文獻參考。

可納入評估的面向包括：

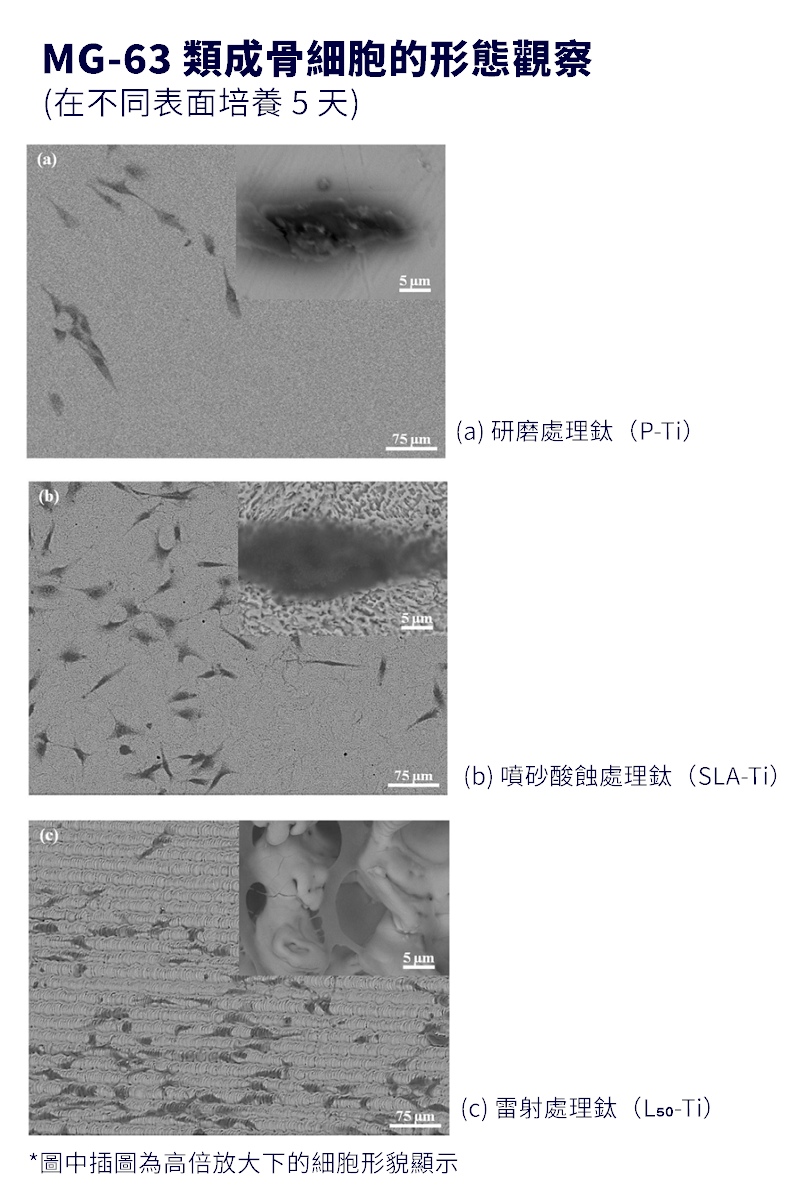

• 雷射處理表面之奈米／微米孔洞結構。

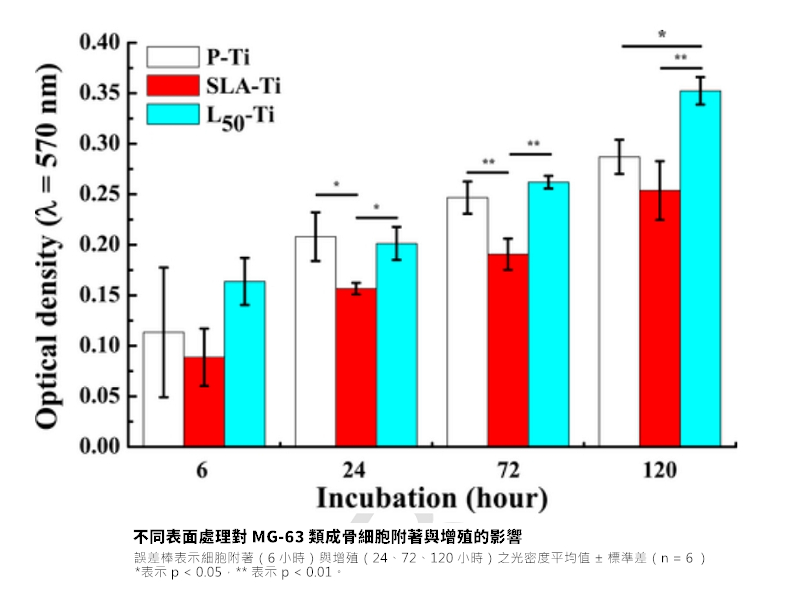

• 表面潤濕性與細胞附著、增殖觀察。

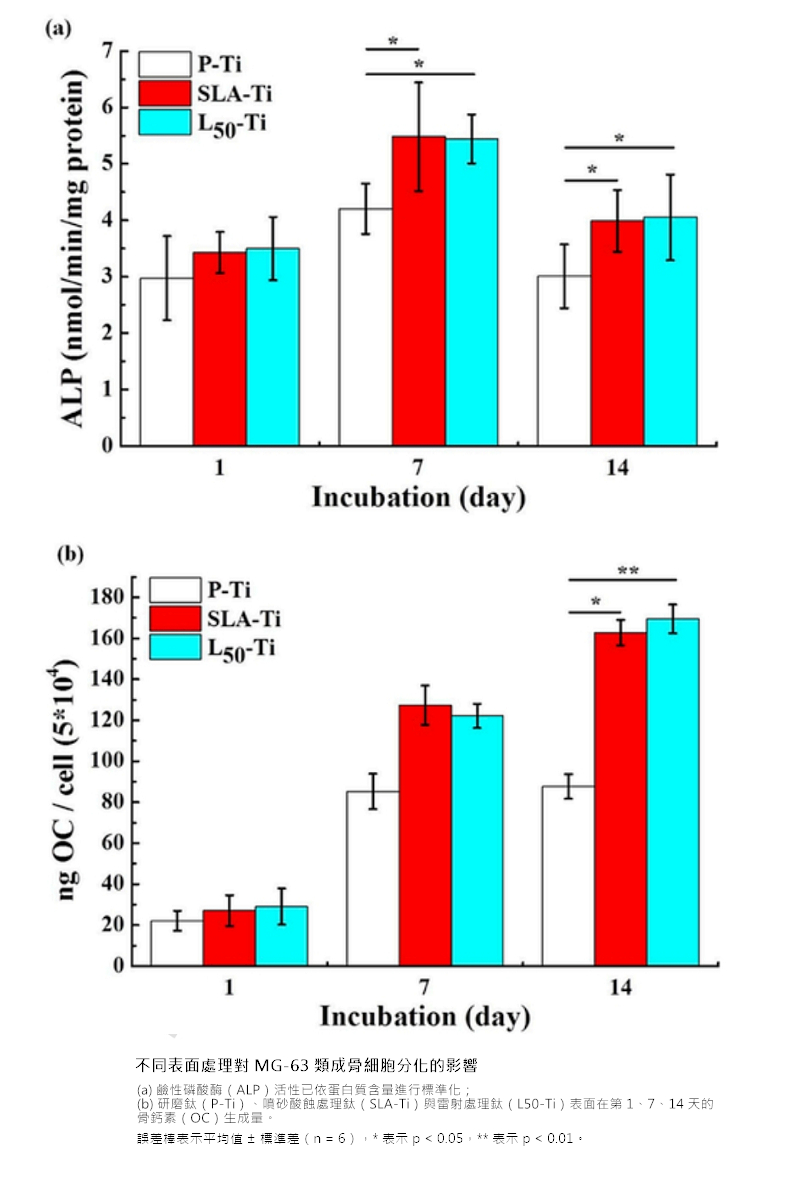

• ALP、骨鈣素等細胞分化相關指標。
• PGE2、TGF-β1 等骨生成相關因子表現。
• 研究屬體外細胞模型，需與臨床證據分開判讀。

本研究為體外細胞與材料表面研究，使用 MG-63 類成骨細胞觀察不同鈦表面處理之細胞反應。此類研究可提供材料科學與細胞生物學參考，但不能直接推論人體臨床中的癒合情形、植體長期存留、組織整合、負重時機或個案治療結果。

實際臨床結果仍會受到患者骨質、牙周狀態、全身健康、手術條件、植體位置、補綴設計與術後維護等多項因素影響。
